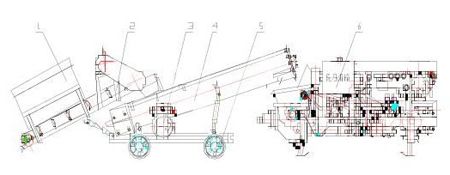

LYP-10防爆螺旋連續上料攪拌機外形結構
1、沙石水泥料斗 2、輸送帶
3、電器系統 4、螺旋攪拌機構
5、行走機構 6、礦用混凝土泵
主要技術參數
輸送能力 | 10m3/h | |
上料高度 | 1.3m | |
導軌輪軌距 | 600, 900（mm） | |
上料電動機 | 型號 | YBK2-100L1-4 |
功率 | 2.2Kw | |
電壓 | 380/660V | |
攪拌電動機 | 型號 | YBK2-132S-4 |
功率 | 5.5Kw | |
電壓 | 380/660V | |
適用水灰比 | ＞0.4 | |
外形尺寸 | 4085×1285×1590 | |

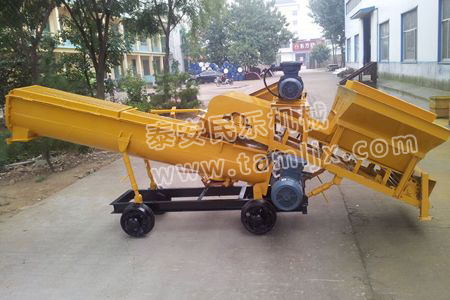

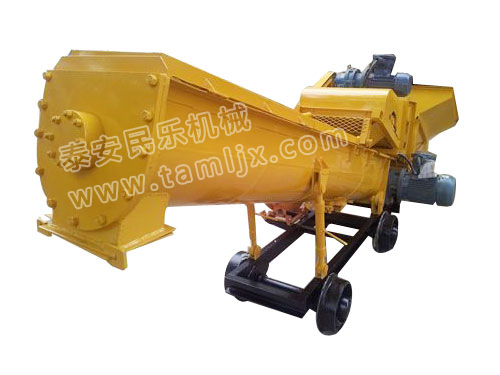

本防爆攪拌機主要用于細石混凝土混制，用于灌涂樓層地面混凝土及煤礦細石混凝土之用。其結構簡單、操作容易、動力消耗低、生產效率高。是防爆混凝土泵，混凝土濕噴機混凝土泵配套設備。
一、運輸：
本攪拌機為便于運輸及存放，采用分體式結構。水泥輸送帶、沙子輸送帶、細石輸送帶為一部件，螺旋攪拌為一部件。為便于活動以上各部件都裝有拖輪或滾輪。運輸時攪拌機構放下支腿使導軌輪離地即可裝車運輸。
二、安裝：
使用時收起攪拌機構的支腿，調整好攪拌機構的位置后放下支腿使導軌輪離地，按外形圖圖示將水泥輸送帶、細石輸送帶搭扣在攪拌機構上即可。
三、使用：
1、接通水泥、沙子、細石輸送帶、水泵電源；接通拖線2按鈕控制線路。接通電源并合上電源開關。
2、開啟各料斗料門及水閥門。分別空運行砂輸送帶、螺旋攪拌機構、水泥輸送帶、細石輸送帶及水泵。各機構運行正常后停止運行。
3、關閉各料斗料門及水閥門按工作情況上料（正常情況下各料斗上滿料）。根據混凝土配比情況開啟各料斗料門高度。開啟攪拌機構、砂、細石、水泥輸送帶；開啟水泵并調整噴水管閥門的大小以保證適合泵送的混凝土。
